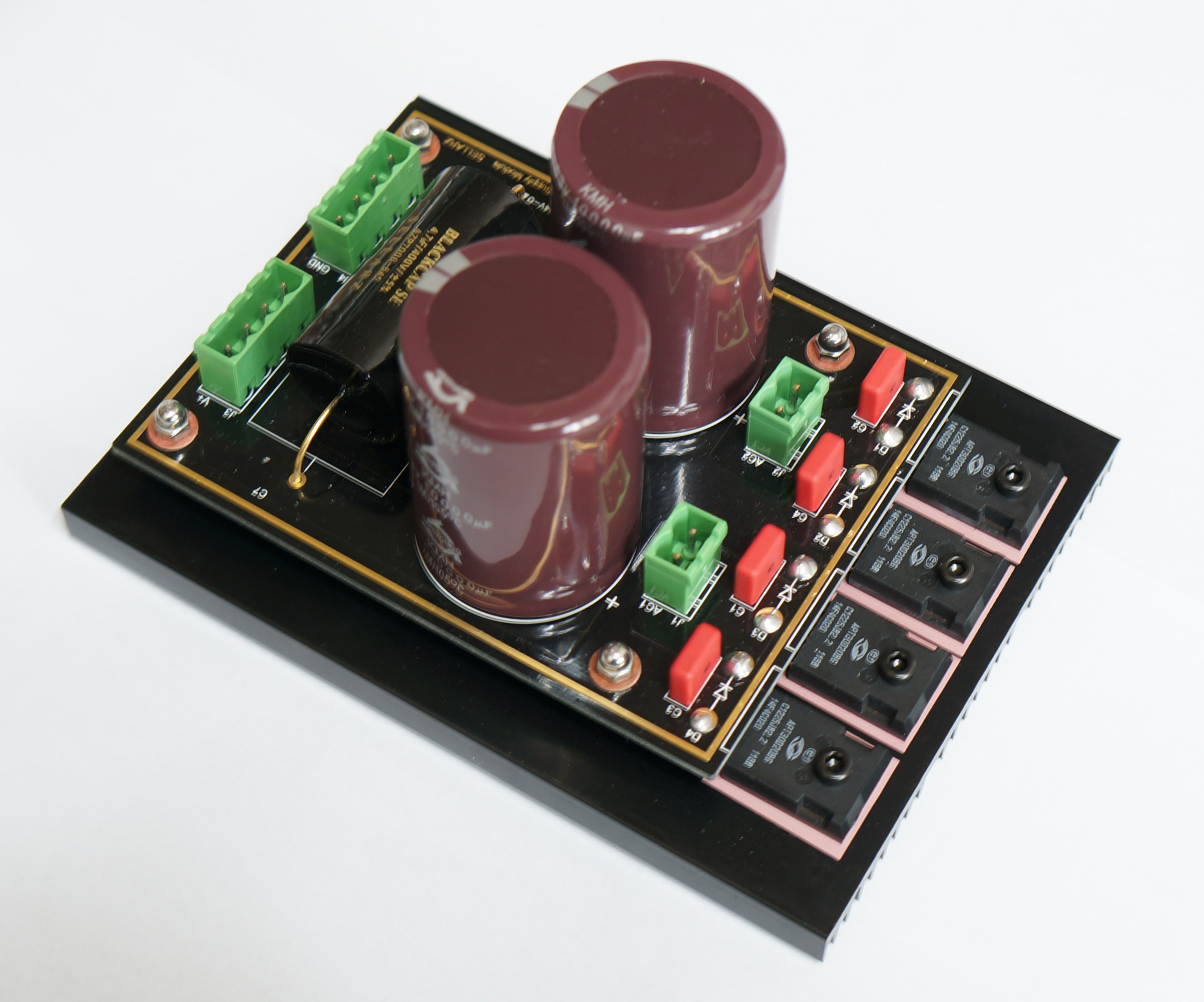

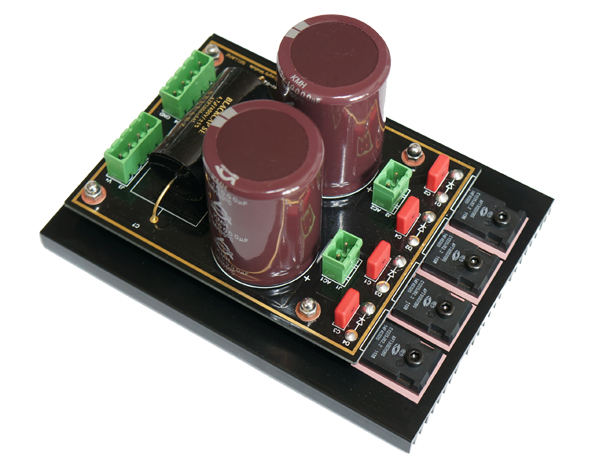

RS-20은 파워앰프용 전원부나 고전류 정전압단을 위한 전원공급용으로 활용 가능한 고품질 전웜 모듈입니다. 역회복시간(Recovery Time) 21ns 급의 초고속 정류다이오드와 다이오드의 스위칭 잡음을 제거하는 WIMA MKP10 필름캡, 20000uF(10000uF x 2)의 대용량 평활캡 및 BlackCAP 등을 사용하여 제작되었습니다.

적합한 트랜스포머 2차 전압은 아래와 같은 방법으로 계산하면 정확하지는 않지만 근접된 출력전압을 얻을 수 있습니다. 정확하지 않은 이유는 트랜스포머의 경우 1차에 대한 2차의 권선비로 전압이 정해지는데 1차 전압에 해당되는 220V의 경우 각 가정마다 작게는 5V에서 크게는 10V 까지 차이가 있기 때문입니다.(예를 들어, 1차 220Vac /2차 전압 22Vac인 트랜스포머에 225Vac의 1차 전압을 걸면 2차 전압은 22.5Vac가 됩니다.)

출력전압(Vdc) = (트랜스포머 2차 전압 * 1.4) - 2.2
트랜스포머 2차전압(Vac) = (출력전압 + 2.2)/1.4

<Specification>
- Bridged Full Wave Rectifer : 21ns recovery time
- WIMA MKP10 film Capacitors for removing switching noise
- 20000uF( 10000uF x 2) Smoothing Capacitors
- BalckCAP or SE Film Capacitor for Low ESR
- AC Input Voltage(Transformer’s Secondary Voltage) : 6Vac ~40Vac
- Output Vdc : 7Vdc ~ 55Vdc
- Max Current : 30A
- Gold Plated PCB(W x D x H : 111 x 86 x 65:mm)
- Heat sink Size : 141 x 104 : mm
--------------------------------------------------------------------------------------------------------------------------------
<주의사항>
1. RS-30 전원모듈 2대로 양전원을 만드는 방법과 홀가공 도면은 자료실을 참조하시기 바랍니다.
2. 트랜스포머는 포함되어 있지 않습니다.  트랜스포머 스펙과 구매에 관한 문의는 게시판을 이용해주십시오.
3. 발송은 주문 후 3~4일 정도 시간이 필요합니다
