AVC24 Autoformer는
Passive-Pre 제작용입니다. 6dB 이상의 높은 게인(Gain)의 프리앰프의 볼륨 조정용으로는 추천하지않습니다.
------------------------------------------------------------------------------------------------------------------------------------------------------------------
Autoformer
Volume Control

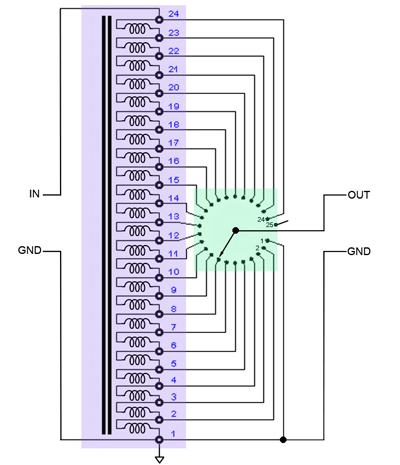

오토포머(Autoformer)는 아래 그림처럼 고투자율 코어에 단일 권선하여 얻는 높은 인덕턴스를 단계별로 배치하여 전압을 분배합니다.
따라서 1차/2차 권선을 갖는 트랜스포머가 제공하는 절연(Isolation)
기능을 제공하지 못하는 단점이 있으나 오히려 이러한 구조는
1차/2차 권선 트랜스포머의 문제인 주파수 롤오프(Frequency
Roll Off) 및 위상차가 발생하지 않기 때문에 장점으로도 작용합니다. 이 오토포머를 오디오 신호의 볼륨 조정에 사용한 것이
Autoformer Volume Control 입니다.
고투자율 Nickel
Permalloy와 높은 자속밀도(Magnetic
Flux Density)의 PH 코어를 사용하여 제작된 Autoformer는 매우 낮은 DC 저항값으로 높은 임피던스를 얻을 수 있고 신호경로에(Signal
Pass) 구리선만 존재하기 때문에 음색이 매우 자연스러운 것이 장점입니다.
AVC24 는 총 24 포지션에
100KΩ(80% Nickel Core), 50KΩ(80%
Nickel Core + PH Silicon Steel) 그리고 10KΩ(50% Nickel Core + PH
Silicon Steel) 이 세 가지 공칭 임피던스(Nominal
Impedance) 값으로 구분하여 진행됩니다.
1.
AVC24NC-100K
- Nominal
Impedance : 100KΩ
-
Attenuation Range : -70dB ~0dB
-
Inductance : 1000H @20Hz
- Maximum
Level : +22dBu @20Hz
- Wide
bandwidth ±1dB at 5Hz and 220kHz
- 80%
Nickel Permalloy Core(PC Core)
- Position
: 24
- PCB Size
: 95 x 58(mm)
2.
AVC24NS-50K
- Nominal
Impedance : 50KΩ
-
Attenuation Range : -66dB ~0dB
-
Inductance : 400H @20Hz
- Maximum
Level : +28dBu @20Hz
- Wide
bandwidth ±1dB at 5Hz and 220kHz
- 80%
Nickel Permalloy Core(PC Core) + PH Core(Magnetic Flux Density 1.91T)
- Position
: 24
- PCB Size
: 95 x 58(mm)
3.
AVC24NS-10K
- Nominal
Impedance : 10KΩ
-
Attenuation Range : -53dB ~0dB
-
Inductance : 200H @20Hz
- Maximum
Level : +34dBu @20Hz
- Wide
bandwidth ±1dB at 5Hz and 220kHz
- 50%
Nickel Permalloy Core(PC Core) + PH Core(Magnetic Flux Density 1.91T)
- Position
: 24
- PCB Size
: 95 x 58(mm)
----------------------------------------------------------------------------------------------------------------------------------------
<구성품>
1.

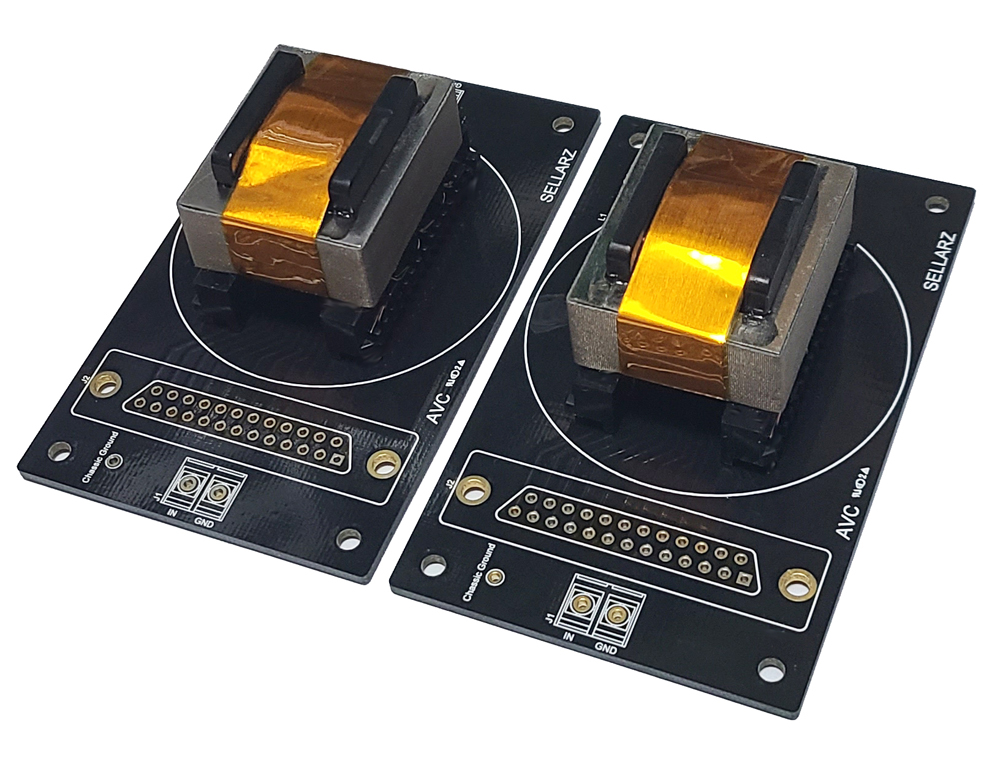

Autoformer Board(Pair)

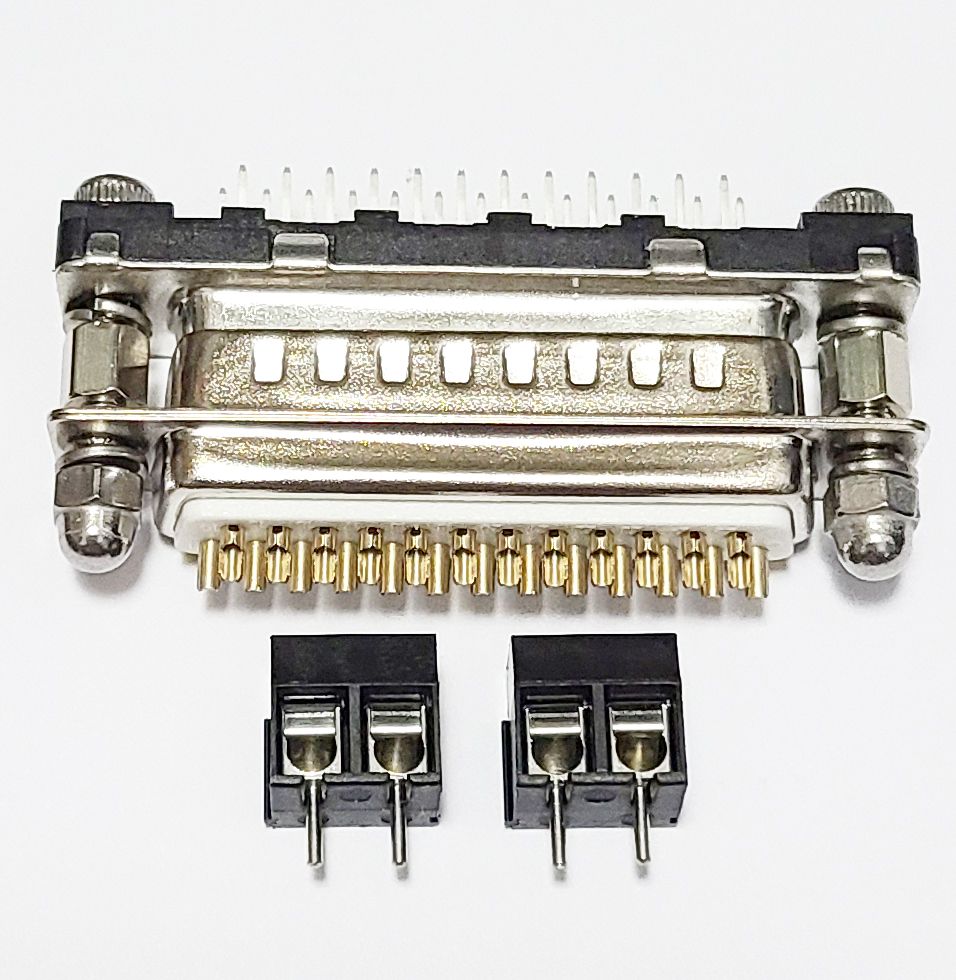

2. PCB용 25pin
Female D-sub 커넥터
3. 스위치 연결용 25pin
Male D-sub 커넥터
4. 2P 터미널 블록
2개
24단 스위치는 포함되어 있지 않습니다. 이 오토포머에 필요한 스위치는 좌/우 스테레오용의 경우 24
Positions/ Two Decks/Shorting Type 입니다. 스위치는 Elma 24단을 추천드립니다.
